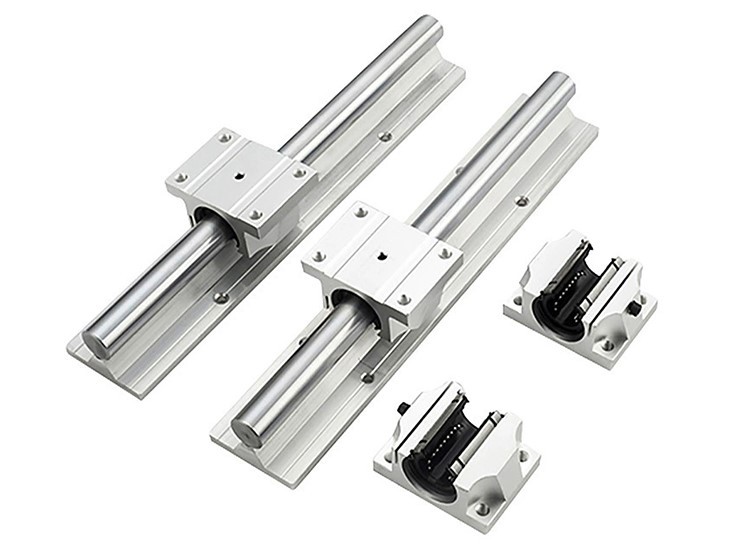

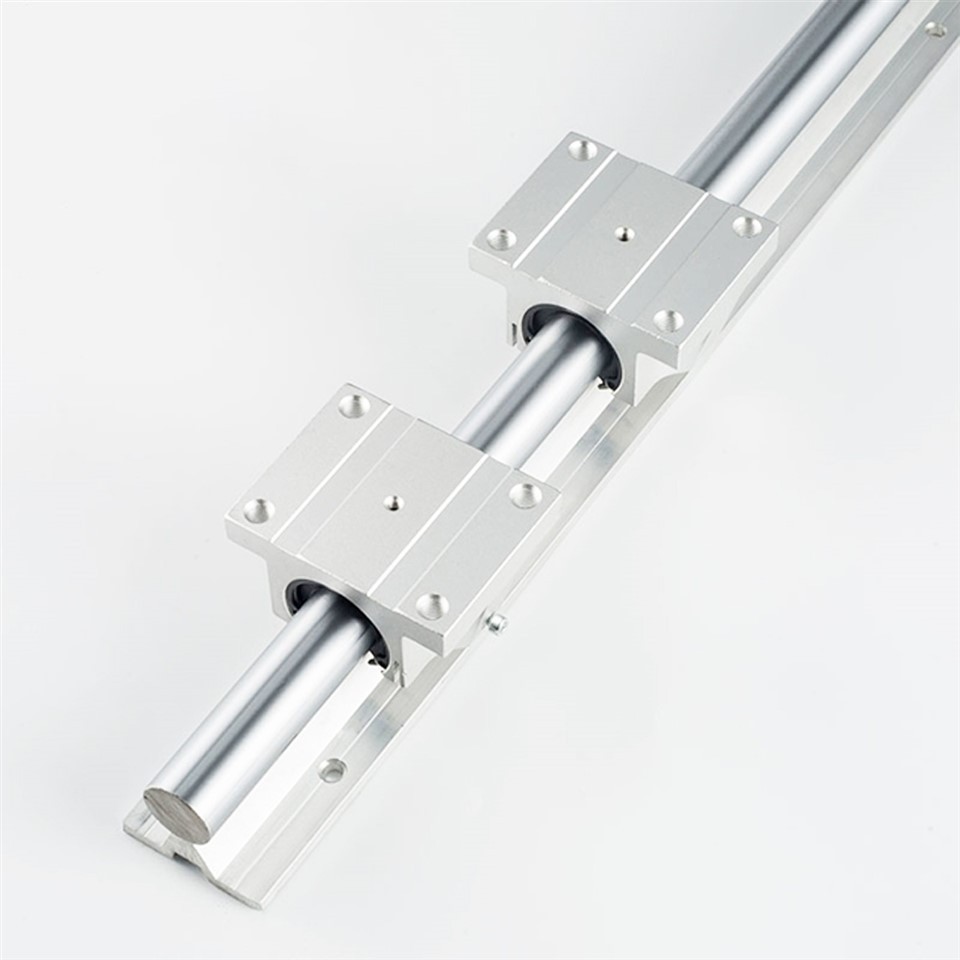

TRB直線圓柱導軌是以圓柱光軸為核心引導元件的精密直線傳動元件。通過滑塊與圓柱導軌的精密配合，實現直線方向的平滑運動和精確定位?；瑝K采用高-強度合金鋼，經過精密磨削和表面強化處理，配備高性能軸承或-自潤滑軸套，在承受徑向和軸向復合載荷的同時，能有效降低運動摩擦系數。結構緊湊，安裝方便，適應不同行程和負載要求，廣泛應用于自動化生產線、精密滑臺、醫療設備、物流輸送設備等場景。特別適用于安裝空間有限、運動穩定性要求高的工況，是提高設備傳動精度和運行穩定性的關鍵導向部件。
產品優勢
結構緊湊，安裝方便，適應不同行程和負載要求。
高精度-引導，平穩移動
導軌面經過精密磨削，直線度誤差≤0.02mm/m，粗糙度低至Ra 0.4μm；滑塊與導軌間隙可控（0.001mm-0.005mm），運行過程中不卡滯、不竄動，保證設備定位精度和運動一致性。
高剛性、高承載-、抗沖擊能力強
導軌材質為40Cr或SUJ2高-鋼，整體淬火處理（硬度HRC58-62），最大額定徑向載荷80kN；滑塊配備多組軸承或加厚襯套，可承受瞬時沖擊載荷，適應重載條件下長期穩定運行。-
結構緊湊，安裝靈活
圓柱形結構比方形導軌節省40%的安裝空間，可實現單-軸、雙-軸或多-軸平行安裝；滑塊內置-定位孔和安裝槽，無需復雜調整即可固定，大大縮短設備組裝時間。
多適應性、易維護
支持304不銹鋼材質定制，耐鹽霧腐蝕長達1000小時，適用于食品、醫療潔凈環境；自潤滑套筒式滑塊可實現10000小時免維護運行。軸承式滑塊自帶注油孔，添加潤滑油脂時無需拆卸，減少維護成本。

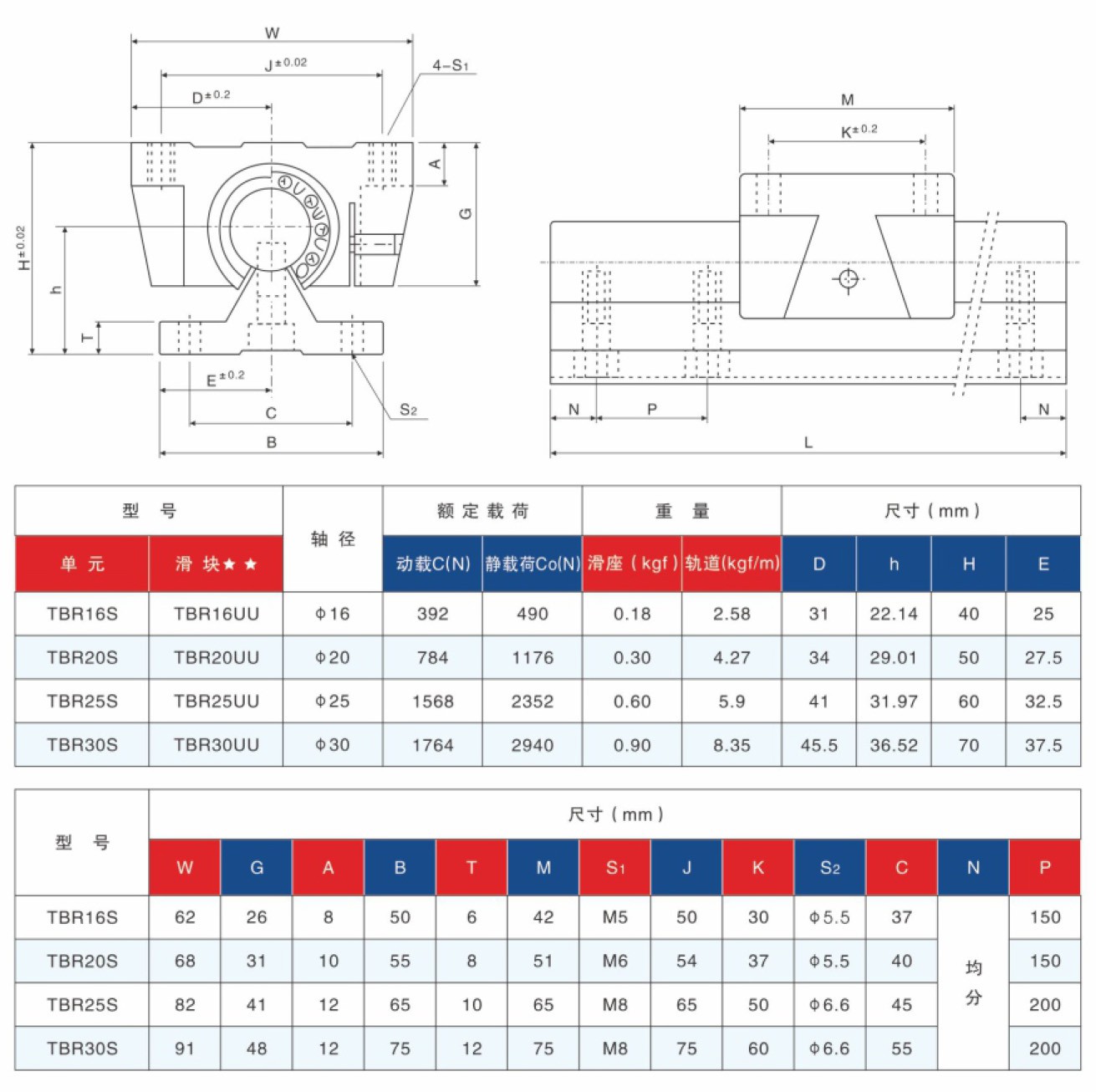

產品參數
應用場景
?

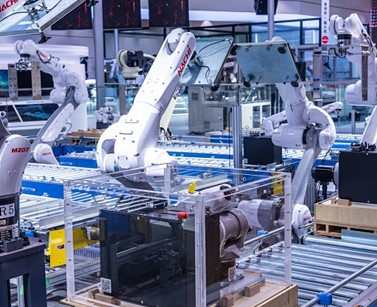

自動化生產線
電子元件裝配線滑臺導軌、汽車零部件檢測設備直線導軌

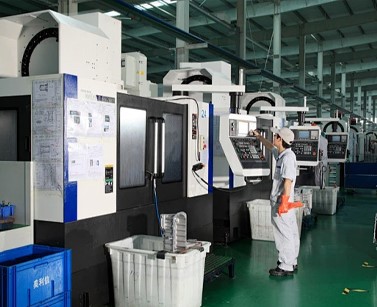

精密機床
小型銑床工作臺導軌、雕刻機Z-軸直線傳動導軌

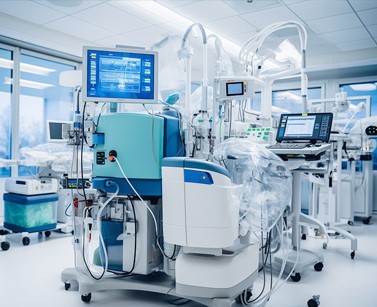

醫療設備
血液分析儀樣品輸送滑臺導軌、康復設備直線運動導向部件

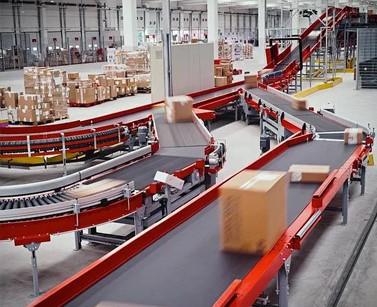

物流輸送設備
分揀機直線傳動導軌、小型堆垛機升降平臺導向組件
選型與安裝
1
選擇要點
根據負載類型（徑向/軸向主導）、負載大小、運行速度和工作條件選擇合適的型號-SUJ2材質+軸承-型滑塊優先-負載場景；選用304不銹鋼材質+自潤滑襯套-型滑塊，適用于清潔/腐蝕性環境；對于高速-場景，需要確認摩擦系數與最大運行速度的匹配。
2
安裝注意事項
安裝面平整度應小于或等于0.03mm/m，粗糙度Ra小于或等于1.6μm；采用定位支架固定導軌，兩端支架間距小于等于1000mm（超長導軌需加中間支撐）；安裝完畢后，用千分表檢測導軌的直線度，保證誤差≤0.02mm/m，滑塊運行時無卡滯現象。
訂單信息
產品可定制
TRB直線圓柱導軌支持導軌直徑、有效行程、材質（40Cr/SUJ2/304不銹鋼）、滑塊類型、表面處理方式的定制，并兼容非-標準結構設計。
產品出貨
樣品交貨周期為3-5個工作日，批量訂單交貨周期為7-15個工作日。支持EXW、FOB、CIF等國際貿易術語，并提供材料認證和精度檢測報告。
