桿端關節軸承
您的專業桿端關節軸承供應商
麗水恒遠軸承制造有限公司成立于 2008 年，位于麗水經濟開發區葉岙路 11 號。公司主要產品包括桿端關節軸承、徑向關節軸承、直線軸承、直線導軌、滾珠絲杠、滾針軸承及其他相關產品。多年來，產品已出口至歐洲、美國及東南亞等地區。
我們的證書
我們已獲得ISO9001認證，并被公認為是國家高科技企業，這是一家專業且創新的中小型企業，一種基于技術的中小型企業，并獲得了知識產權管理系統認證。
我們的服務
我們提供技術支持，并可以在實驗期間幫助客戶選擇產品選擇，測試和解決各種問題。此外，我們還提供了針對您特定需求的自定義產品配置解決方案。
生產市場
我們的產品已出口至歐洲、美國及東南亞市場，并且已與美國的哈斯自動化公司（Haas Automation Inc.）建立了長期合作關系，同時在中國也與沃德集團（Wode Group）的農業機械設備部門展開了合作。
桿端關節軸承
桿端關節軸承是一種自調心滑動軸承，其球形內圈的精度和硬度與軸承鋼球相當。該軸承的球形內圈滑動表面經鏡面拋光處理，配合設計合理的保持架，能夠實現無間隙、極為平穩的旋轉和擺動。

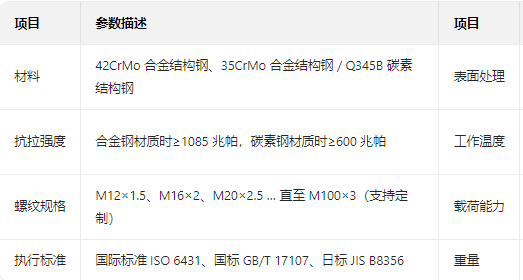

產品亮點
高強度和耐用設計
采用高質量合金鋼鍛造而成，并經淬火回火處理，拉伸強度提升 30%，具備優異的抗疲勞性能，適用于高頻次、重載荷的工作條件。
多規格快速適應
產品符合 ISO、JIS、GB 等國際及國家標準，提供 M12?M100 的螺紋規格，并可根據不同油缸型號的安裝需求，提供定制化的非標準設計。
精確的加工精度
關鍵尺寸公差控制在 ±0.02mm 以內，配合表面的粗糙度（Ra）≤1.6μm，能夠確保與缸銷及關節軸承完美貼合，從而降低運行噪音和磨損。
全療法抗腐蝕處理
表面經鍍鋅（鍍層厚度≥8μm）或環保型防腐涂層處理，鹽霧測試時長≥1000 小時，適用于潮濕、多塵、酸性及堿性等惡劣環境。
技術參數
|
毫米的尺寸 |
負載等級 |
魏格 |
|||||||
|
d |
D |
B |
C |
DK |
r |
a |
dyn |
Stat . |
|
|
C（kn） |
c .（kn） |
≈kg |
|||||||
|
4-0.008 |
12-0.008 |
5-0.12 |
3-0.24 |
8 |
0.3 |
16 |
2.1 |
5.4 |
0.003 |
|
5-0.008 |
14-0.008 |
6-0.12 |
4-0.24 |
10 |
0.3 |
13 |
3.6 |
9 |
0.004 |
|
6-0.008 |
14-0.008 |
6-0.12 |
4-0.24 |
10 |
0.3 |
13 |
3.6 |
9 |
0.005 |
|
8-0.008 |
16-0.008 |
8-0.12 |
5-0.24 |
13 |
0.3 |
15 |
5.8 |
14.6 |
0.008 |
|
10-0.008 |
19-0.009 |
9-0.12 |
6-0.24 |
16 |
0.3 |
12 |
8.6 |
21.6 |
0.011 |
|
12-0.008 |
22-0.009 |
10-0.12 |
7-0.24 |
18 |
0.3 |
11 |
11.5 |
28.5 |
0.016 |
|
15-0.008 |
26-0.009 |
12-0.12 |
9-0.24 |
22 |
0.3 |
8 |
17.5 |
44 |
0.027 |
|
17-0.008 |
30-0.009 |
14-0.12 |
10-0.24 |
25 |
0.3 |
10 |
22.5 |
56 |
0.041 |
|
20-0.01 |
35-0.011 |
16-0.12 |
12-0.24 |
29 |
0.3 |
9 |
31.5 |
78 |
0.066 |
|
25-0.01 |
42-0.011 |
20-0.12 |
16-0.24 |
35.5 |
0.3 |
7 |
51 |
127 |
0.119 |
|
30-0.01 |
47-0.011 |
22-0.12 |
18-0.24 |
40.7 |
0.3 |
6 |
66 |
166 |
0.163 |
桿端關節軸承的好處
賠償未對準
桿端采用獨特設計，能夠處理機械連接中的角度偏差。這一功能使其可以吸收安裝誤差、結構性偏轉和動態動作，確保即使組件未完全對準，也能實現平穩運行。同時，這種柔韌性不會增加連接部件過早磨損和損壞的風險。
高強度和負載能力
憑借高級鋼材等優質材料及精密工程組件，桿端能夠承受重大負載與壓力。其設計確保了在高負載場景下的可靠性能 —— 例如在重型機械或汽車懸架中，耐用性和強度至關重要。
自潤滑以減少維護
許多桿端關節軸承集成了自潤滑功能，例如采用特氟龍（Teflon®）襯套或熱塑性軸承座圈，從而減少了定期潤滑的需求。這種自潤滑特性能最大限度地降低摩擦、減少磨損率并延長組件使用壽命，使其在維護可達性有限的應用場景中具有顯著優勢。
噪音和振動阻尼
一些桿端包含彈性軸承或專用襯里，能夠吸收振動并降低噪音。這在動態系統（如發動機或移動機械）中尤為有益，因為最大限度減少振動可提升性能、降低噪音污染，并減少重復應力造成的損害。
桿端的組成部分是什么？
球
球體是桿端關節軸承的核心組件，這一球形元素使接頭能夠實現旋轉和擺動，從而完成必要的角度運動與旋轉動作。
球體通常采用高級鋼材或不銹鋼制造，憑借這些材料的特性具備高強度和耐腐蝕性。表面通常會進行鍍鉻或其他處理，以減少摩擦并增強耐用性。
球體經過精密磨削加工，公差通?？刂圃?±0.01 毫米以內，確保運行順暢。常見的球體直徑范圍為 5 毫米至 25 毫米，具體尺寸取決于實際應用場景。
內環
內環或內部種族圍繞著球，并為其運動.提供光滑的表面
1.通常由殼硬化的鋼制成，它可以很好地平衡韌性和耐磨性。某些變體可能會使用特種合金或陶瓷材料來增強性能.
2.內環的孔和外部直徑精確地固定以匹配球的大小，通常從4 mm到20 mm .表面粗糙度，通常以0 . 4 µm或更好的狀態控制。
外環（外殼）
外環（也稱為殼體）包圍了球和內環，提供了桿端在載荷下執行所需的結構完整性.
1.通常由鍛造鋼或不銹鋼構造，帶有鋅電鍍或其他耐腐蝕的涂層{.鋁合金有時用于輕量級應用。
2.殼體是為易于安裝的，公制的尺寸通常從M6到M 30。外殼也可能包括潤滑凹槽或孔，以促進維護。
座圈
座圈是與球體直接接觸的外環內硬化表面，使桿端能夠有效應對旋轉和角度運動。
1.座圈由硬化鋼制成，通常會經過表面處理以增強耐磨性。
2.座圈經精密磨削，與球體緊密貼合，確保間隙最小且承載能力強。其硬度通常在洛氏硬度（HRC）58 至 62 之間
螺柱（可選）
在某些桿端設計中，將螺柱集成到外環中，擴展了安裝選項.
1.通常由高強度鋼構建，具有表面處理，例如鋅或磷酸鹽涂層，用于其他耐腐蝕性.
2.螺柱有各種長度和線程大小，符合ISO Metric或UNC/UNF線程標準標準.這些螺柱可以支持重大負載，具體取決于材料和設計。
