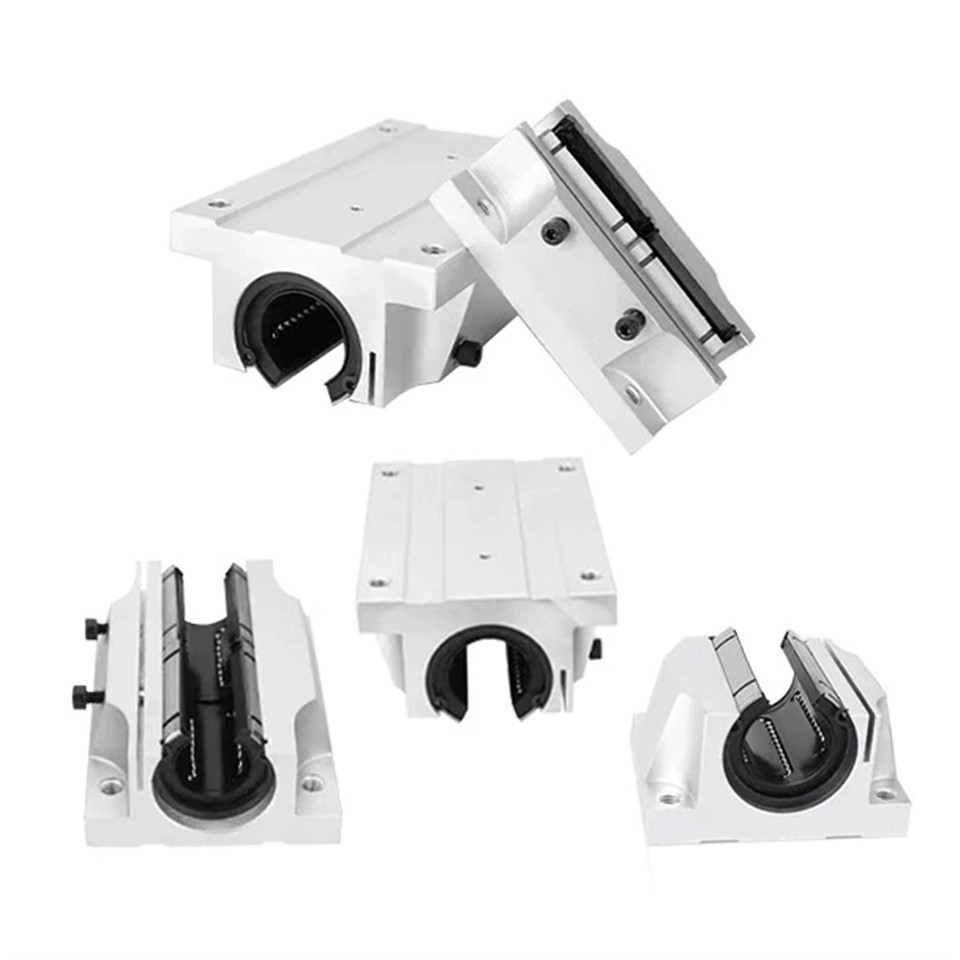

介紹
TBR塊是新一代-輕量直線運動組件，采用高強度鋁合金底座和精密-磨軸設計，適用于自動化設備、木工機械、包裝生產線等應用。其法蘭式結構支持多-方向安裝，配合G6級精密軸（硬度HRC58-64），定位精度達到±0.02mm。
產品亮點
1.高強度、輕量化
與鋼質滑塊相比，鋁合金外殼減輕了 60% 的重量，同時保持了出色的抗扭性能。
高-碳鋼軸淬火至HRC58-64并鍍硬鉻，耐磨性提高3倍
2.精準定位
導軌精度等級G6，直線度誤差小于等于0.02mm/m，保證運動精確。
四-排滾珠循環設計，支持四個方向均等負載，重復定位精度±0.005mm
3.安裝靈活
法蘭-型滑塊通過-螺紋孔進行雙向（頂部/底部）安裝，適合復雜的應用。
與SBR系列滑塊兼容，互換性好，降低維護成本。
4.壽命長且維護成本低
陽極氧化鋁導軌可在潮濕環境中抵抗腐蝕。
內置-油箱將潤滑間隔延長至數年，最大限度地減少維護。

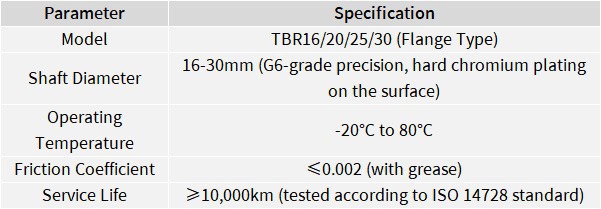

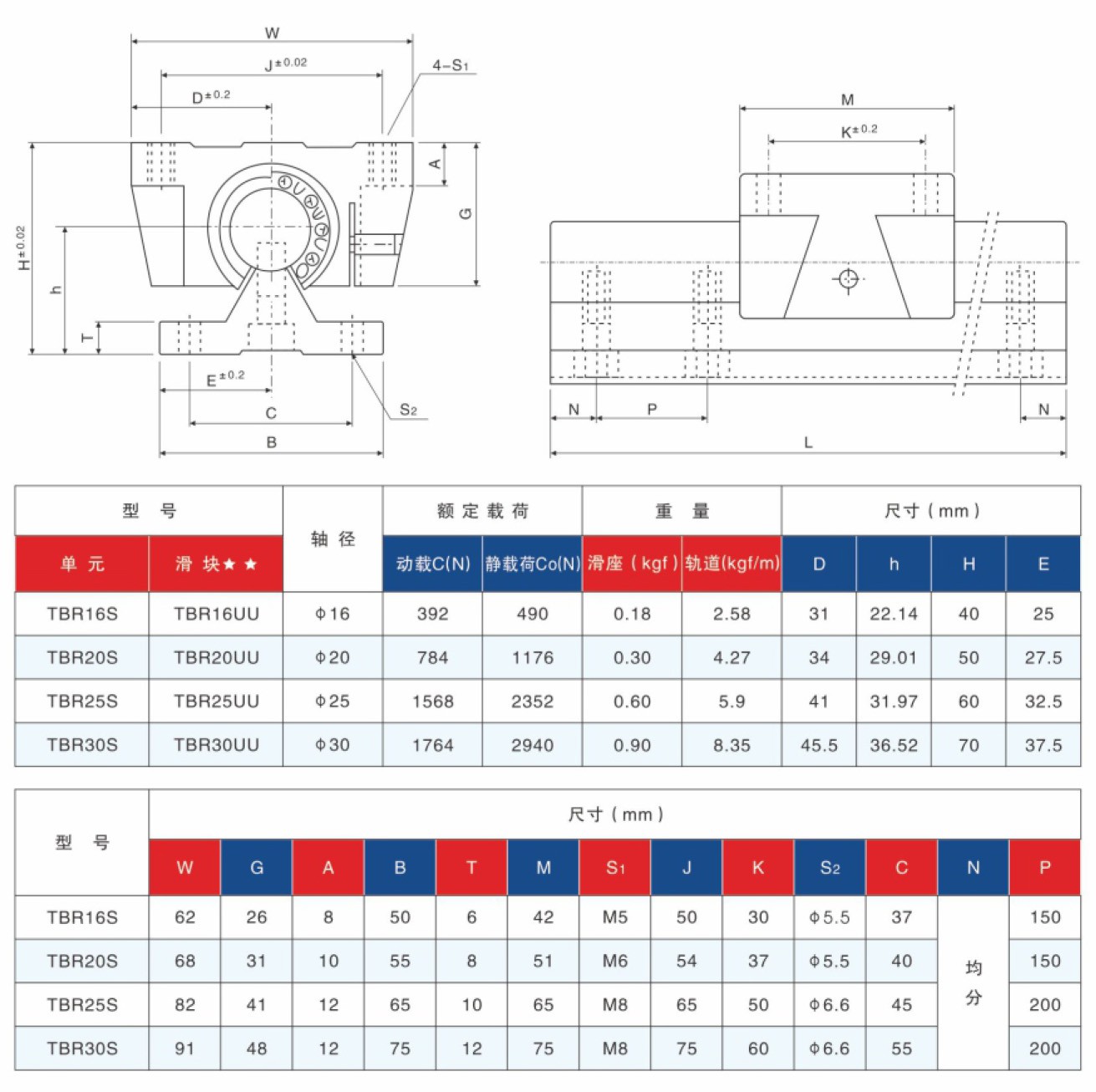

產品信息
應用場景
制造流程
1. 精密加工
軸采用數控磨床加工，直線度誤差≤0.01mm/m。
2. 表面處理
鋁合金基體經硬質陽極氧化處理，膜厚≥25μm，硬度HV300+.
3、潤滑系統
內置-自動注油口，支持脂/油-空氣潤滑，維護周期延長至500小時。
操作指南
1. 安裝
清潔導軌和滑塊的接觸面，清除雜物。
用扭矩扳手（M6：8-10N·m）固定滑塊。
調整導軌平行度至小于或等于0.05mm/m。
2、潤滑
首次使用前涂抹鋰-基潤滑脂 (NLGI 2)。
在高速運轉下，-每 500 小時重新潤滑一次。-
3、維護保養
定期清理導軌表面，防止顆粒磨損。
檢查滑塊間隙，必要時更換滾珠組件。
常問問題
Q1：如何為我的設備選擇合適的TBR塊？
A：重點關注軸徑和載荷要求：
小型設備（3D打印機、小型雕刻機）：選擇TBR16UU/20UU（Φ16/20mm軸，載荷小于或等于1000N）。
中型機械（木工、包裝設備）：選用TBR25UU（Φ25mm軸，載荷小于或等于2000N）。
重型設備（工業機器人、數控機床）：選擇TBR30UU（Φ30mm軸，載荷小于或等于3000N）。
加長型號 TBRLUU 適用于更長行程的需求。
Q2：TBR塊支持哪些安裝方式？有什么預防措施嗎？
答：它支持通過-螺紋孔進行雙向（頂部/底部法蘭）安裝。關鍵步驟：
清潔接觸表面以去除碎屑以保證精度；
用扭力扳手擰緊（M6：8-10N·m）；
調整導軌平行度至小于或等于0.05mm/m，以保證運動平穩。
