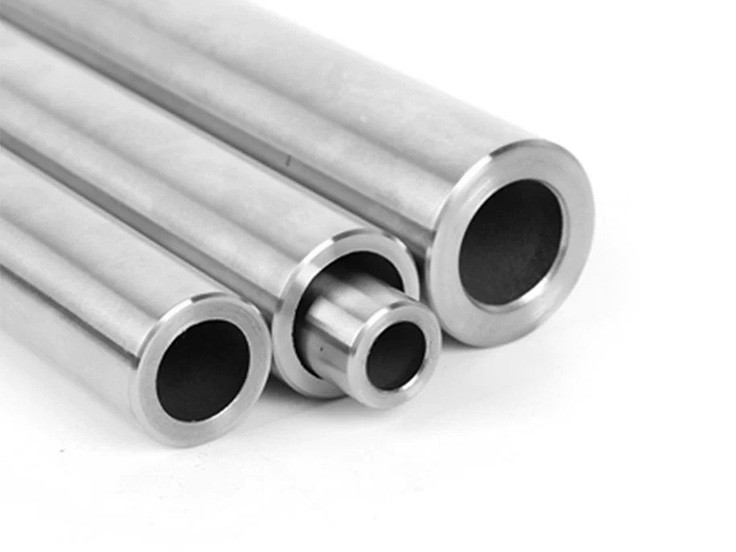

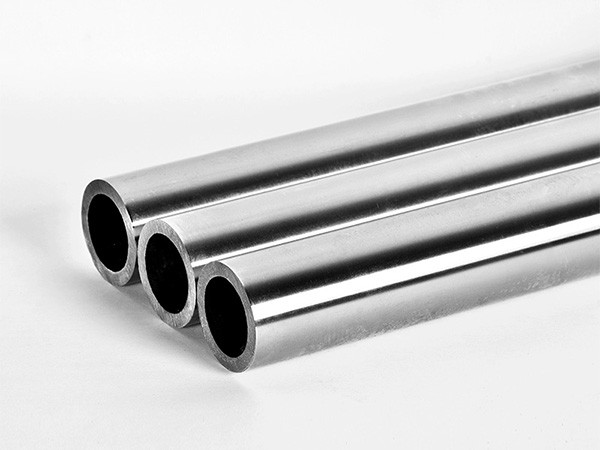

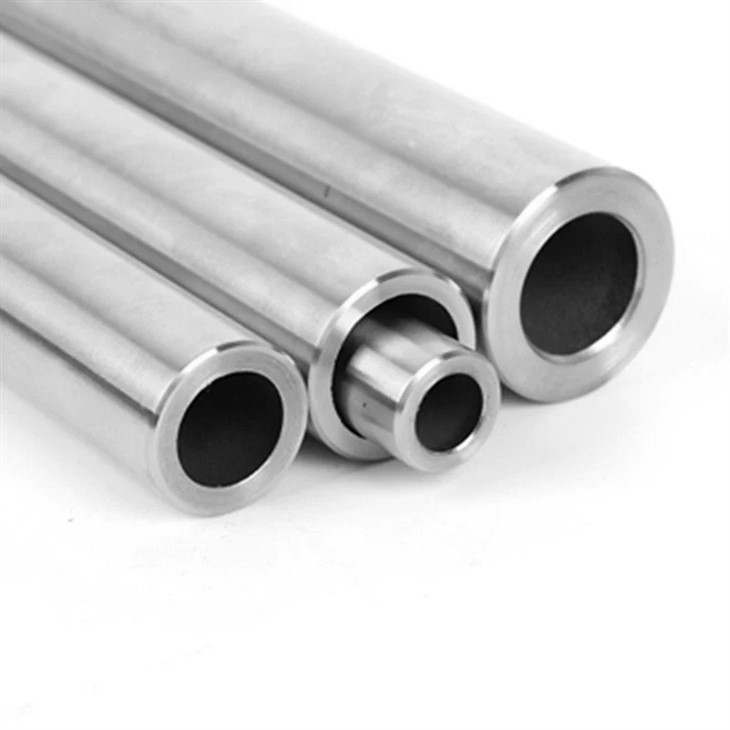

我們的空心線性軸是專為高效線性運動系統量身定制的創新傳動和導向組件。-與傳統實心軸不同，其空心結構實現了輕量化設計和結構剛性之間的完美平衡，使其成為減重和空間優化至關重要的設備的理想選擇。具有優異的表面精度、耐磨性、耐腐蝕性能，廣泛應用于自動化機器人、精密機床、醫療器械、航空航天-相關設備。通過減輕系統整體重量，在保證直線運動穩定、精確的同時，最大限度地降低能耗，有效延長直線軸承等配套部件的使用壽命。
核心優勢
為滿足多樣化的應用需求，我們提供全面的定制服務
高硬度耐磨，使用壽命長
與笨重但剛性的傳統實心軸不同，我們的空心線性軸采用優化的橫截面設計。-它比相同外徑的實心軸輕得多，減輕了電機、氣缸等驅動部件的負載，有利于節能。同時，它仍然保持強大的抗彎能力-即使在高速-速度來回-和-往復運動時，也不會變形或振動，確保整個線性系統穩定運行。
精密加工
通過專業的多-步精密加工，我們的空心直線軸的外徑和內孔公差都非常小，高于常見的行業標準。它還具有優良的直線度，內外孔同軸度高。與直線軸承配合時，可實現近乎“零間隙”的配合，減少運動誤差，大大提高設備的定位精度。
多層表面保護-
軸表面經過兩層-保護工藝：首先是鍍硬鉻層，然后是鈍化膜。這使得表面非常堅硬，能夠抵抗小金屬片的刮擦。它還具有良好的防腐性能，在潮濕、油污或輕微化學腐蝕性環境（如醫療消毒場景）中保持穩定。-與普通鍍鉻-軸相比，使用壽命更長。
中空結構優點
中空的內孔不僅僅是為了減輕重量-它還是一個多-用途的通道。對于自動化設備，您可以將電纜或潤滑管穿過其中，避免雜亂的外部電纜影響運動并減少維護需求。在醫療器械中，光滑的內孔滿足無菌要求，允許光纖或液體管道等物體通過。這種設計減少了外部零件，節省了安裝空間，使設備結構更加緊湊。
產品參數
| 直徑（毫米） | 型號（WC/WCS） | 公差（g6，μm） | 標準長度（毫米） | 有效硬化帶 | 重量（公斤/米） |
| 3 | WC3 / WCS3 | -2 ~ -8 | 100–6000 | 小于或等于1.0 | 0.06 |
| 4 | WC4 / WCS4 | -4 ~ -12 | 100–6000 | 小于或等于1.0 | 0.1 |
| 5 | WC5 / WCS5 | -4 ~ -12 | 100–6000 | 小于或等于1.0 | 0.15 |
| 6 | WC6 / WCS6 | -4 ~ -12 | 100–6000 | 小于或等于1.0 | 0.23 |
| 8 | WC8 / WCS8 | -5 ~ -14 | 100–6000 | 大于或等于1.0 | 0.4 |
| 10 | WC10 / WCS10 | -5 ~ -14 | 100–6000 | 大于或等于1.0 | 0.62 |
| 12 | WC12 / WCS12 | -6 ~ -17 | 100–6000 | 大于或等于1.0 | 0.89 |
| 13 | WC13 / WCS13 | -6 ~ -17 | 100–6000 | 大于或等于1.0 | 1.04 |
| 16 | WC16 / WCS16 | -6 ~ -17 | 100–6000 | 大于或等于1.5 | 1.58 |
| 20 | WC20 / WCS20 | -7 ~ -20 | 100–6000 | 大于或等于1.5 | 2.47 |
| 25 | WC25 / WCS25 | -7 ~ -20 | 100–6000 | 大于或等于1.5 | 3.85 |
| 30 | WC30 / WCS30 | -7 ~ -20 | 100–6000 | 大于或等于2.0 | 5.55 |
| 35 | WC35 / WCS35 | -9 ~ -25 | 100–6000 | 大于或等于2.0 | 7.55 |
| 40 | WC40 / WCS40 | -9 ~ -25 | 100–6000 | 大于或等于2.5 | 9.87 |
| 50 | WC50 / WCS50 | -9 ~ -25 | 100–6000 | 大于或等于2.5 | 15.4 |
| 60 | WC60 / WCS60 | -10 ~ -29 | 100–6000 | 大于或等于2.5 | 22.2 |
| 80 | WC80 / WCS80 | -10 ~ -29 | 100–6000 | 大于或等于3.0 | 39.5 |
| 100 | WC100 / WCS100 | -12 ~ -34 | 100–6000 | 大于或等于3.0 | 61.7 |
| 120 | WC120 / WCS120 | -12 ~ -34 | 100–6000 | 大于或等于3.0 | 88.8 |
| 150 | WC150 / WCS150 | -14 ~ -39 | 100–6000 | 大于或等于3.0 | 139 |
注意事項和特殊加工
1.長度: Custom lengths available up to 6000mm. For lengths >6000mm，可對接-接頭服務。
2.材料：45#鋼、20CrMo、40CrMo等，可按要求提供。
3.范圍：直線軸從 ?5mm 到 ?150mm。

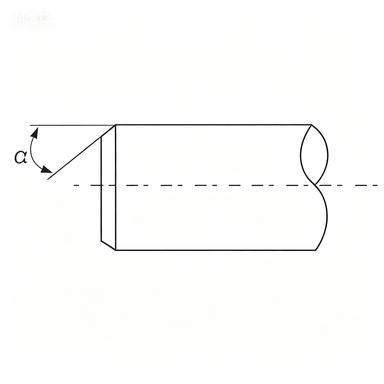

倒角

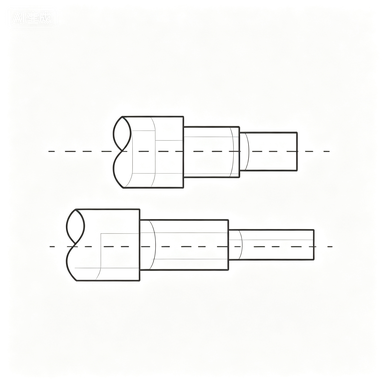

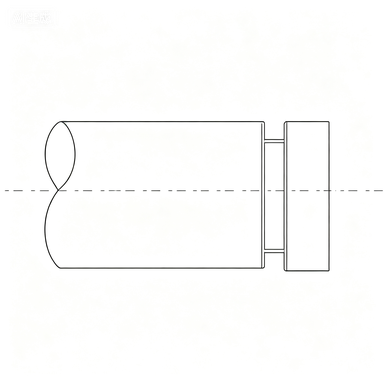

減小軸直徑
?
卡環槽
?

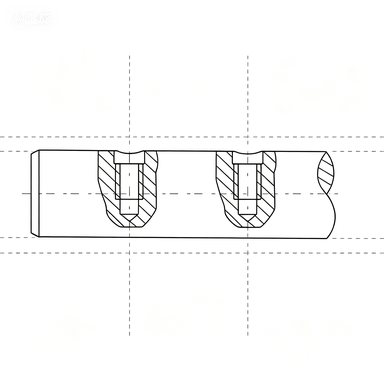

徑向孔鉆孔和攻絲

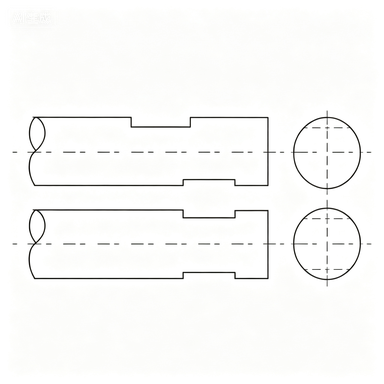

單層或多層公寓
?

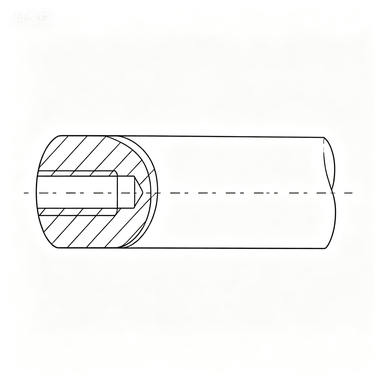

同軸孔鉆孔和攻絲
?

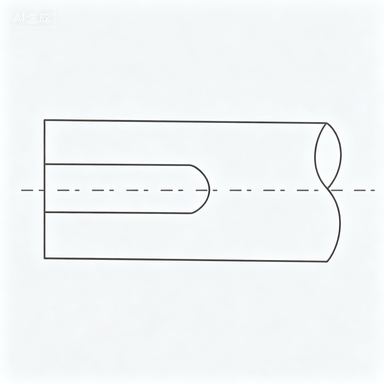

鍵槽
?

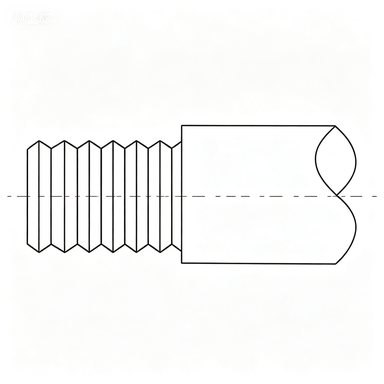

螺紋加工
?
軸類特殊加工
我們可以提供直徑5mm-150mm，最大長度600mm的不同軸。
1.當您對長度有特殊要求時，我們可以匹配您不同長度的加工要求，當您要求600mm以上時，我們也可以為您連接。
2.當您對螺紋加工、同軸孔鉆攻絲、徑向孔鉆攻絲、縮徑軸等加工有特殊要求時，我們可以為您加工，這些專用機器是在熱處理后完成的，這些加工過程根據您的產品和您的詳細單或打印件進行快速報價和行動。您應該對我們感到滿意。
應用場景
?

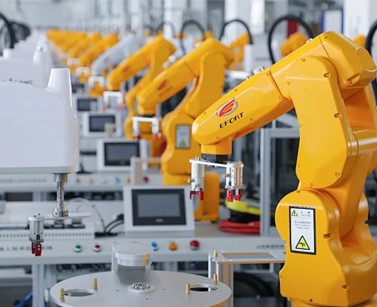

自動化機器人
用作機械臂及滑動模塊的導向軸，減輕機械臂重量，提高運動速度和響應效率。

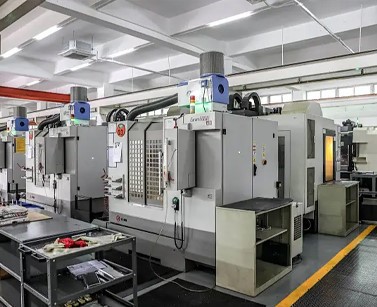

精密機床
應用于數控雕刻機、激光切割機、三坐標測量機（CMM），保證工作臺高精度-直線運動。

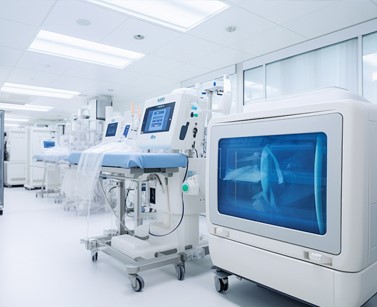

醫療設備
用于手術機器人、診斷掃描儀和康復設備，其中空心結構便于無菌接線并滿足嚴格的耐腐蝕性要求。

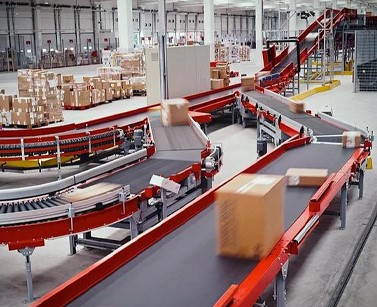

包裝與物流
作為自動包裝機和傳送帶的導向軸，通過中空內孔布線優化空間布局。
品質保證
1
全程-流程檢查
每個單元都經過4輪嚴格測試：原材料化學成分分析、尺寸精度測量（使用三坐標測量機）、表面硬度測試（布氏硬度計）、耐腐蝕性測試（鹽霧測試）。所有產品均符合 ISO 9001 和 DIN 6340 標準。
2
12 個月保修
我們提供 12- 個月的保修期。對于非人為因素造成的質量問題（如鍍層剝落、尺寸偏差），我們提供免費換貨并承擔運費。
3
技術支援
我們的工程團隊提供定制的技術解決方案，包括負載計算、安裝指導和維護建議。我們還提供24小時在線咨詢，及時為客戶解決問題。
定制服務
尺寸定制
根據設備圖紙定制外徑（5mm-80mm）、內徑（2mm-60mm）、長度（50mm-5000mm）。
材質定制
選擇特殊材料，例如高溫合金鋼（適用于-50度~200度環境）或用于海洋或化學場景的耐腐蝕不銹鋼（316L）。
根據客戶對表面性能的要求，提供鍍鎳、鍍鋅、特氟龍涂層等替代處理。
