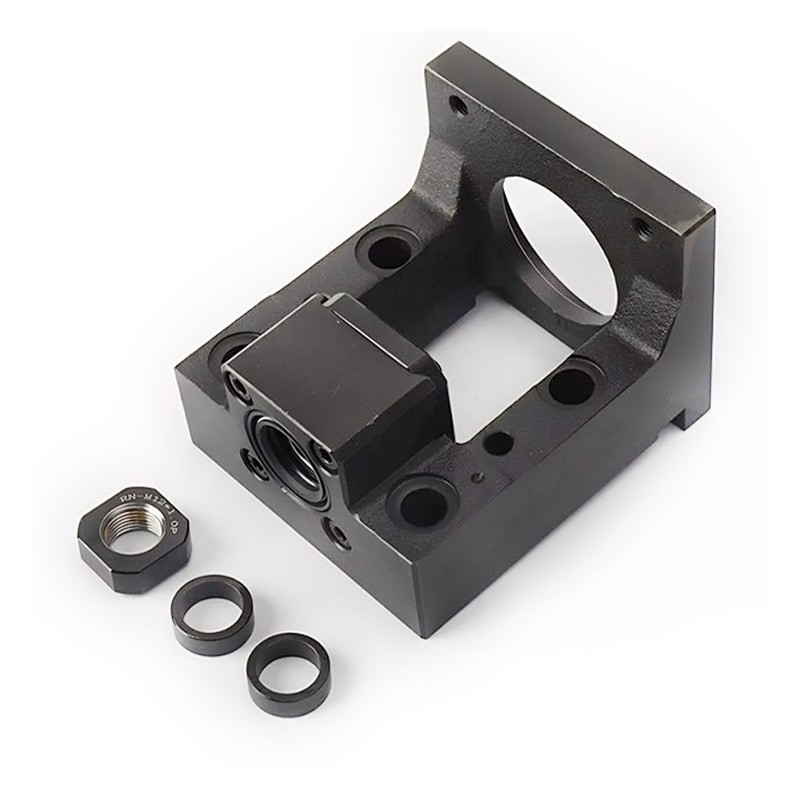

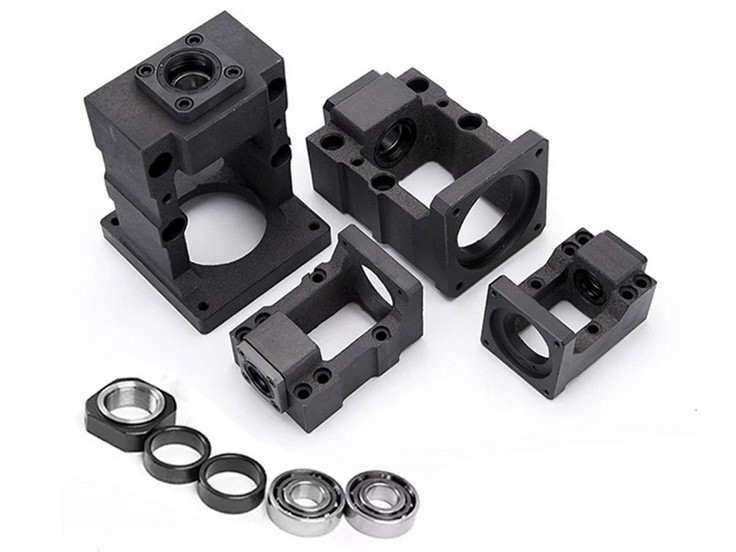

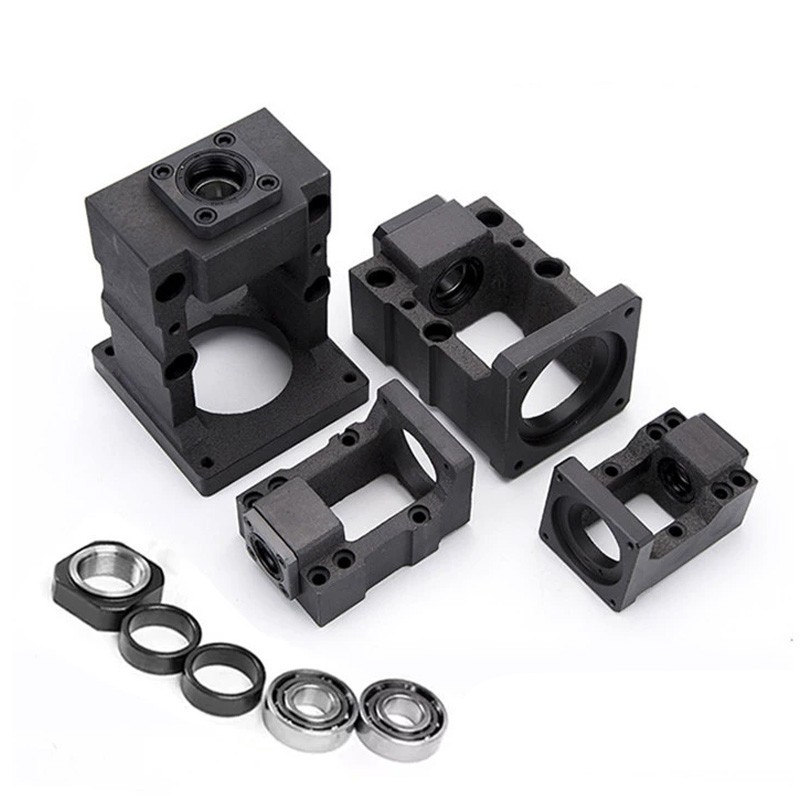

這伺服電機支架是專為伺服電機設計的高精度-安裝支撐組件。通過標準化接口和模塊化結構，實現電機與傳動系統（如滾珠絲杠、同步帶）之間的精確連接，同時為電機提供穩定的固定支撐，避免運行過程中因振動而產生位移或傳動偏差。采用高強度金屬材料經過精密加工而成，可兼容不同功率和安裝尺寸的伺服電機，有效分散電機運行過程中產生的徑向和軸向載荷，保護電機軸承和輸出軸，延長使用壽命。廣泛應用于數控機床、自動化模塊、機器人關節、精密傳動設備等場景，是保證伺服電機高效穩定運行的關鍵輔助部件。
產品優勢
為電機提供穩定的固定支撐，防止運行過程中振動引起的位移或傳動偏差。
多-標準兼容，適應性強
符合 IEC 和 NEMA 國際電機安裝標準，涵蓋 80mm-225mm 框架尺寸和 NEMA 23/34/42 規格?？杉嫒葜髁髌放扑欧姍C（如松下、三菱、西門子、安川），無需額外加工，減少選型和更換成本。
高-剛性結構，抗振性能優良
采用整體成型或焊接加固結構；鋁合金版采用拓撲優化設計，保證剛性的同時實現輕量化（比碳鋼版輕40%）。動態運行時振幅小于等于0.01mm，有效抑制電機振動向設備本體的傳遞
精準連接，高效傳輸

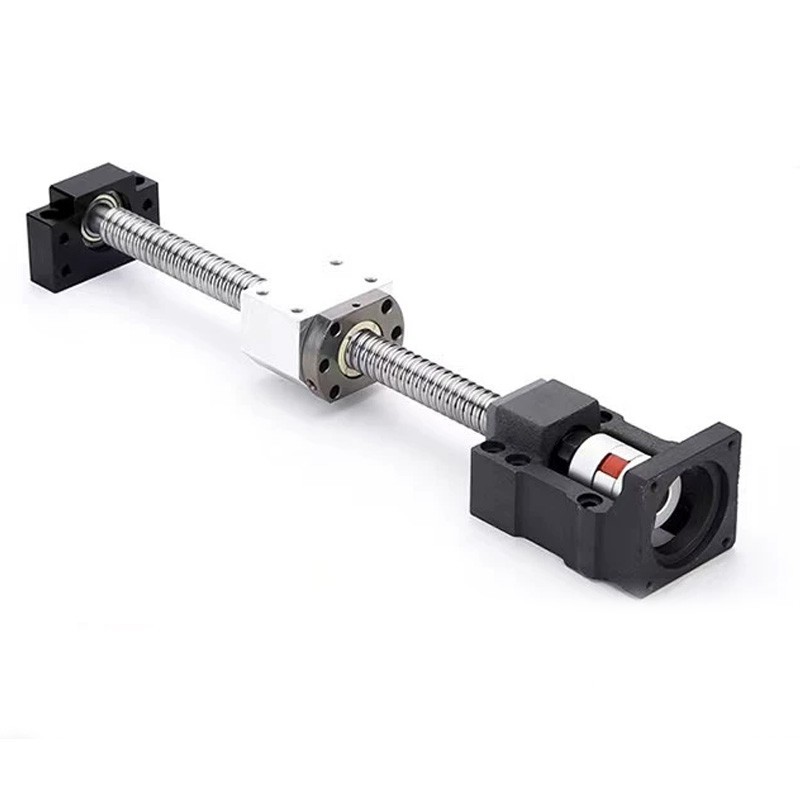

電機安裝面與輸出軸定位孔同軸度誤差≤0.02mm，保證電機軸與傳動部件（絲杠/同步帶輪）的精確連接，避免偏心造成的傳動損失，使系統傳動效率提高至95%以上。
耐腐蝕-耐用，易于維護
多樣化的表面處理方案，適應不同工況-不銹鋼版本耐鹽霧腐蝕長達1000小時，滿足食品、醫療潔凈環境；配有防松墊圈和定位銷，安裝后無需頻繁檢查，維護周期延長至12個月以上。
產品參數
| 兼容電機功率 | 100W - 5000W | 安裝尺寸標準 | IEC 60034-7（框架尺寸：80mm - 225mm）、NEMA (NEMA 23/34/42) |
| 機身材質 | 鋁合金6061-T6、Q235碳鋼、SUS304不銹鋼 | 表面處理 | 陽極氧化（鋁合金、本色/黑色）、電泳涂漆（碳鋼）、拉絲拋光（不銹鋼） |
| 額定軸承載荷 | 50kg - 500kg（靜態），20kg - 200kg（動態） | 安裝方法 | 法蘭式、立式、臥式（帶定位孔/長孔） |
| 同軸度精度 | 小于等于0.02mm（電機軸與傳動軸連接） | 工作溫度 | -40度- +120度 |
| 防護等級 | IP54（基本版）、IP65（帶密封蓋版） | 隨附配件 | 高-強度安裝螺栓（12.9 級）、定位銷、防-松動墊圈 |
應用場景
?

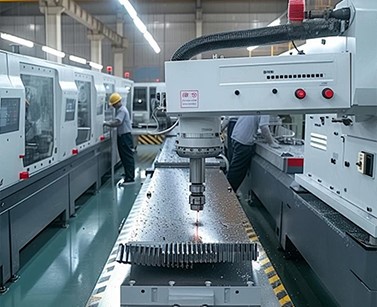

數控機床
主軸伺服電機固定、進給軸電機及螺絲連接支架

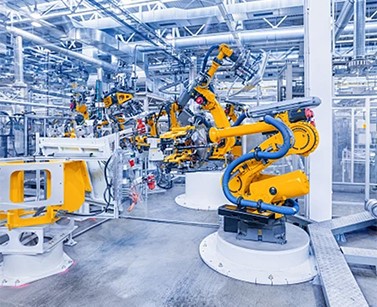

自動化模塊
直線模組伺服電機安裝、機器人關節電機定位支架
精密傳動設備

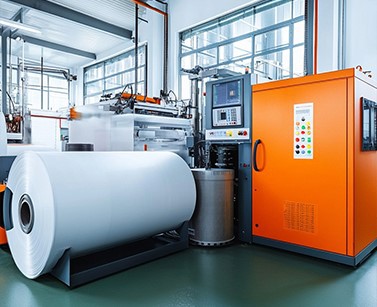

打印機伺服電機支架、包裝機電機與同步帶傳動連接
新能源裝備
鋰電池繞線機伺服電機固定、光伏組件流水線電機支架
選型與安裝
1
選擇要點

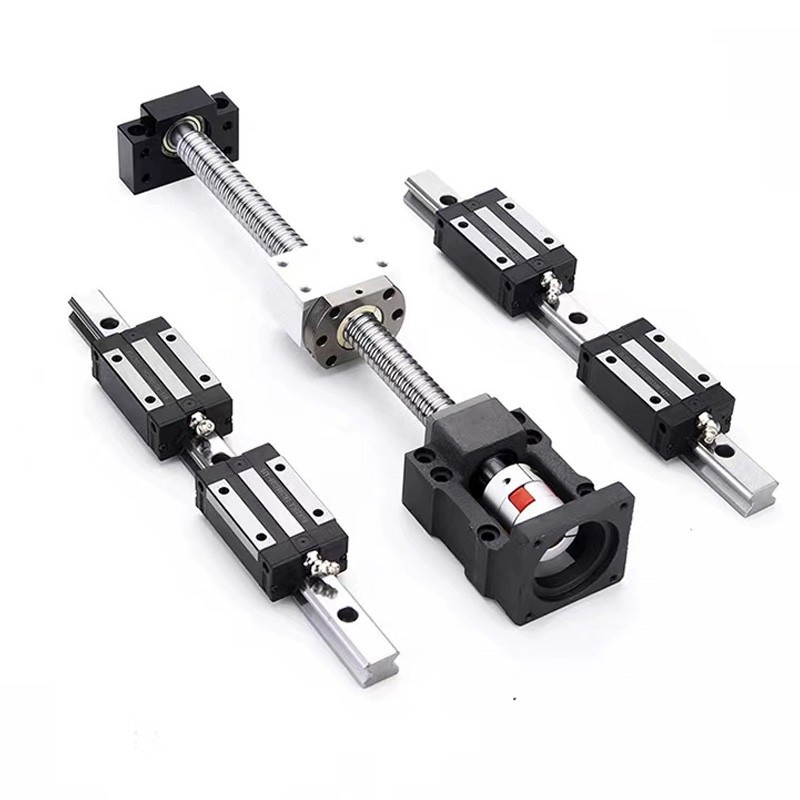

根據伺服電機的功率（確認支架的負載能力）、機架尺寸（配合安裝尺寸）、安裝方向（臥式/立式選擇相應結構）、工況條件（腐蝕環境用不銹鋼、輕量化要求鋁合金）確定型號；如果連接滾珠絲杠，還需額外確認電機軸與絲杠軸之間的同軸度要求。
2
安裝注意事項
安裝面應銑削平整度≤0.03mm/m，粗糙度Ra≤1.6μm；使用12.9-級高強度螺栓按規定扭矩緊固（如NEMA 34電機M8螺栓扭矩35-40N·m）；安裝完畢后，用百分表檢測電機軸與傳動軸的同軸度，保證誤差≤0.02mm。
訂單信息
可定制產品
伺服電機支架可定制兼容的電機尺寸、機身材質、表面處理方式、安裝孔位置，并支持非標準結構設計（如特殊角度安裝、多-電機聯動支架）。
產品出貨
樣品交貨周期為3-5個工作日，批量訂單交貨周期為7-15個工作日。支持EXW、FOB、CIF等國際貿易術語，并提供材質認證和精度檢測報告
