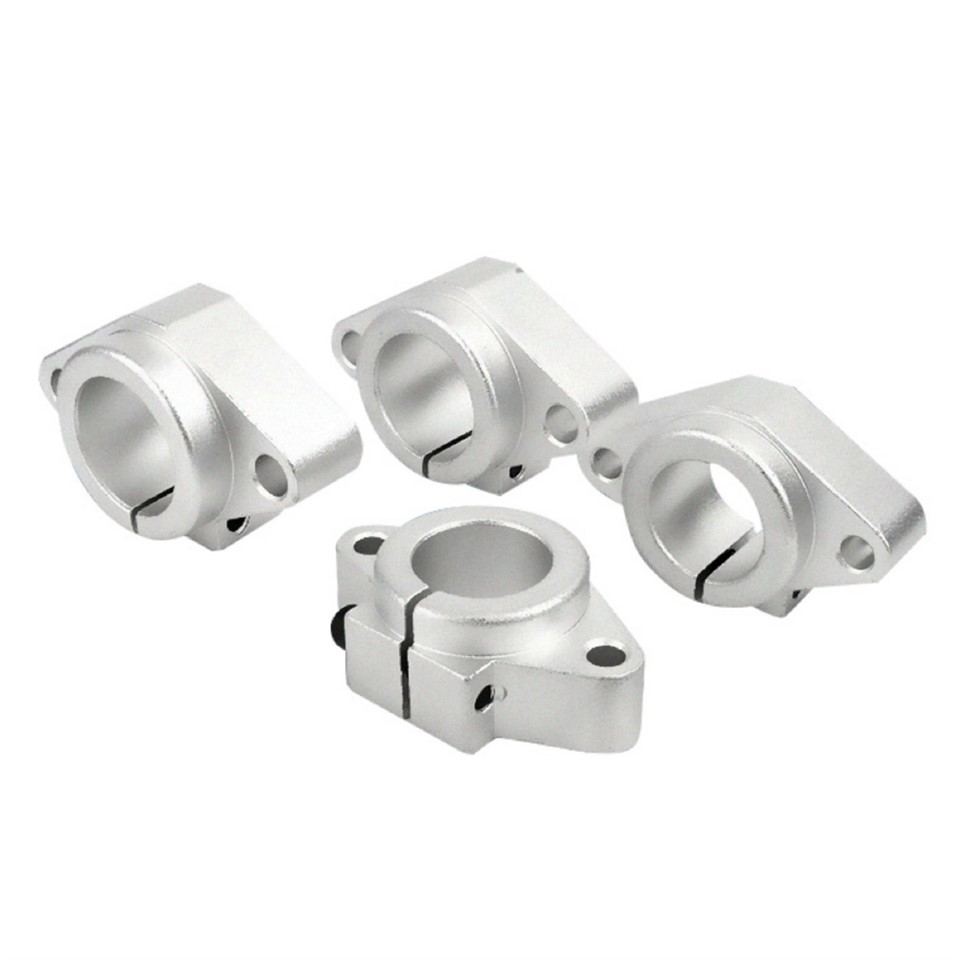

Diamond 水平線性軸支撐塊是一款專為線性軸系統設計的高精度-安裝和固定組件。采用菱形-形機身結構和水平安裝方式，通過內置-軸承或軸套實現與直線軸的精確配合，為軸提供穩定的徑向支撐和定位。采用高強度合金或工程塑料制成，經過精密加工，保證安裝面與支撐孔的同軸度和垂直度，有效抵消軸運轉時的徑向載荷和振動，避免軸撓曲。其菱形-結構適應狹窄的安裝空間，水平布局可降低設備重心。廣泛應用于自動化生產線、精密滑臺、醫療設備、3C制造機械等場景，是提高直線軸導向精度和系統穩定性的關鍵部件。
產品優勢
其菱形-結構適應狹窄的安裝空間，水平布局可降低設備重心。
菱形結構，空間適應性強
與傳統的方形支撐塊相比，菱形-形機身設計節省了30%的安裝空間。圓角避免與周圍部件干擾，適應設備內部緊湊的布局，特別適合多-直線軸系統的密集安裝場景。
水平安裝，支撐穩定性高
水平布局使支撐塊與安裝面的接觸面積增加40%。結合定位銷孔進行精確定位，安裝后徑向跳動控制在0.005mm以內，穩定承受直線軸高速-運轉產生的徑向沖擊載荷。
多種材質可供選擇，靈活選擇
鋁合金版本重量輕（比鑄鐵輕50%），適用于高速-運動系統；鑄鐵版本剛性高，適應重-負載場景；塑料版耐化學腐蝕，滿足食品、醫療等潔凈環境的需求。
配合精準，維護方便
支撐孔與直線軸采用H7級間隙配合，內置-軸承或軸套可快速拆卸更換；內置-油嘴，無需拆卸即可補充潤滑脂，將維護周期延長至6-12個月，降低設備停機成本。

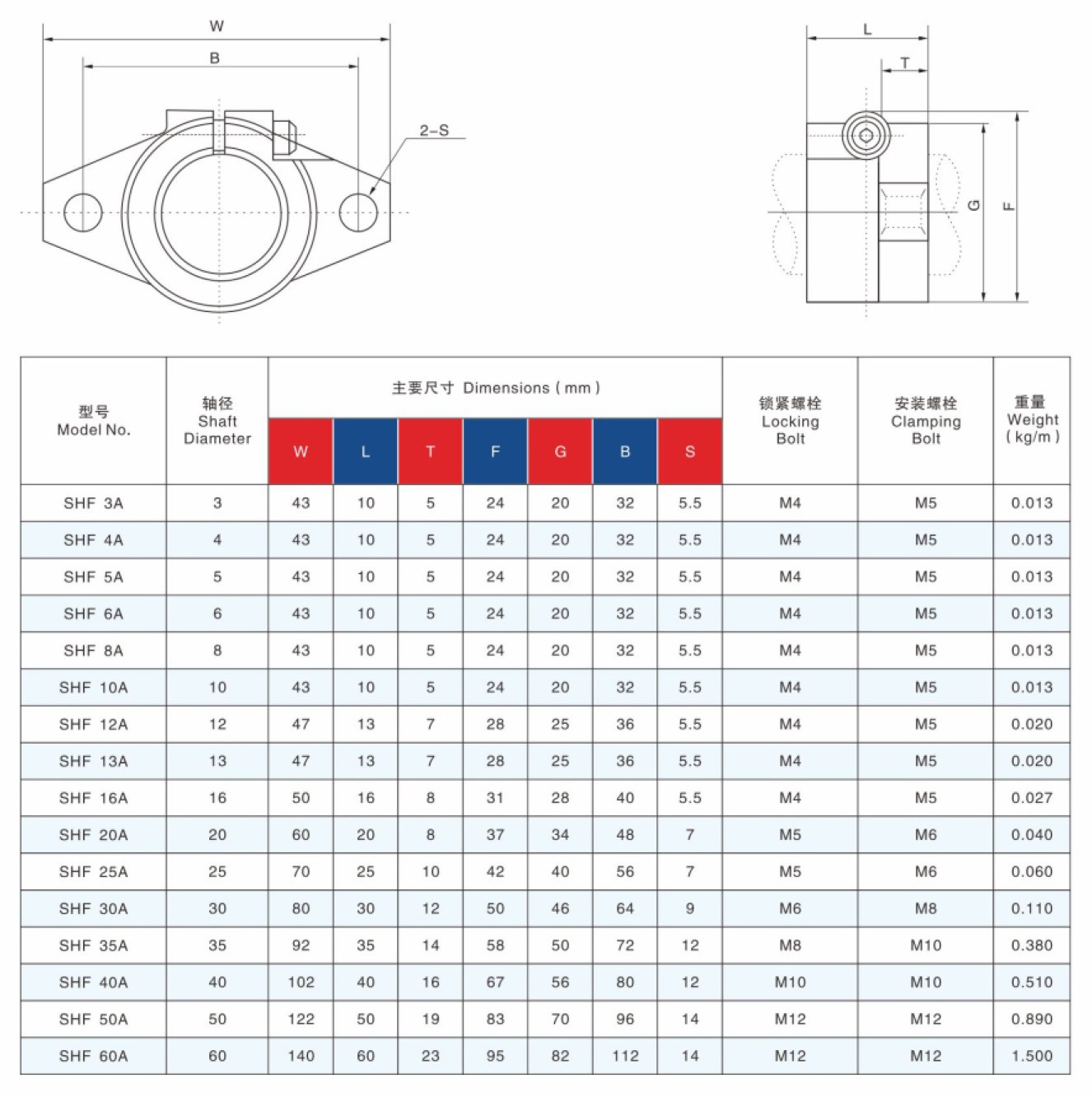

產品參數
應用場景
?
自動滑臺

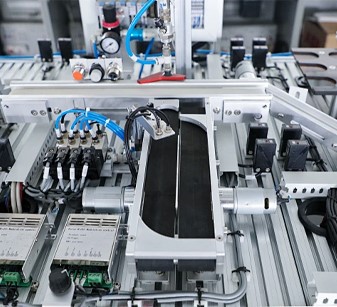

直線模組軸支撐，精密定位滑臺導軸固定
3C制造設備
手機屏幕貼合機軸支撐、電路板測試設備導向系統
醫療器械
微創手術機器人的軸固定塊、血液檢測設備的滑臺支架
物流輸送設備

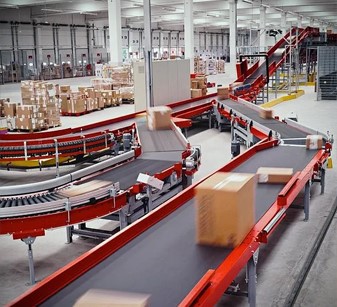

分揀機線性傳動軸支撐、堆垛機導軸安裝塊
選型與安裝
1
選型要點
根據直線軸徑、徑向載荷及工況條件選擇合適的型號-重-載荷場景首選鑄鐵材質+深溝球軸承配置；高速場景推薦使用鋁合金材質+自潤滑襯套-； POM塑料材質+銅合金套管適用于腐蝕性環境。
2
安裝注意事項
安裝面應銑削加工，平整度≤0.02mm/m，粗糙度Ra≤1.6μm；采用12.9-級高強度螺栓緊固，按規格施加扭矩（M8螺栓推薦扭矩為30-35N·m）；雙軸安裝時，應保證兩支撐塊的同軸度≤0.015mm。
訂單信息
可定制產品
金剛石水平直線軸支撐塊可針對兼容的軸直徑、本體材料、內置組件類型和表面處理方法進行定制，并支持英制尺寸以及非標準結構設計。-
產品出貨
樣品交貨周期為4-6個工作日，批量訂單交貨周期為10-18個工作日。支持EXW、FOB、CIF等國際貿易術語，并提供材質報告和精度檢測證書。
