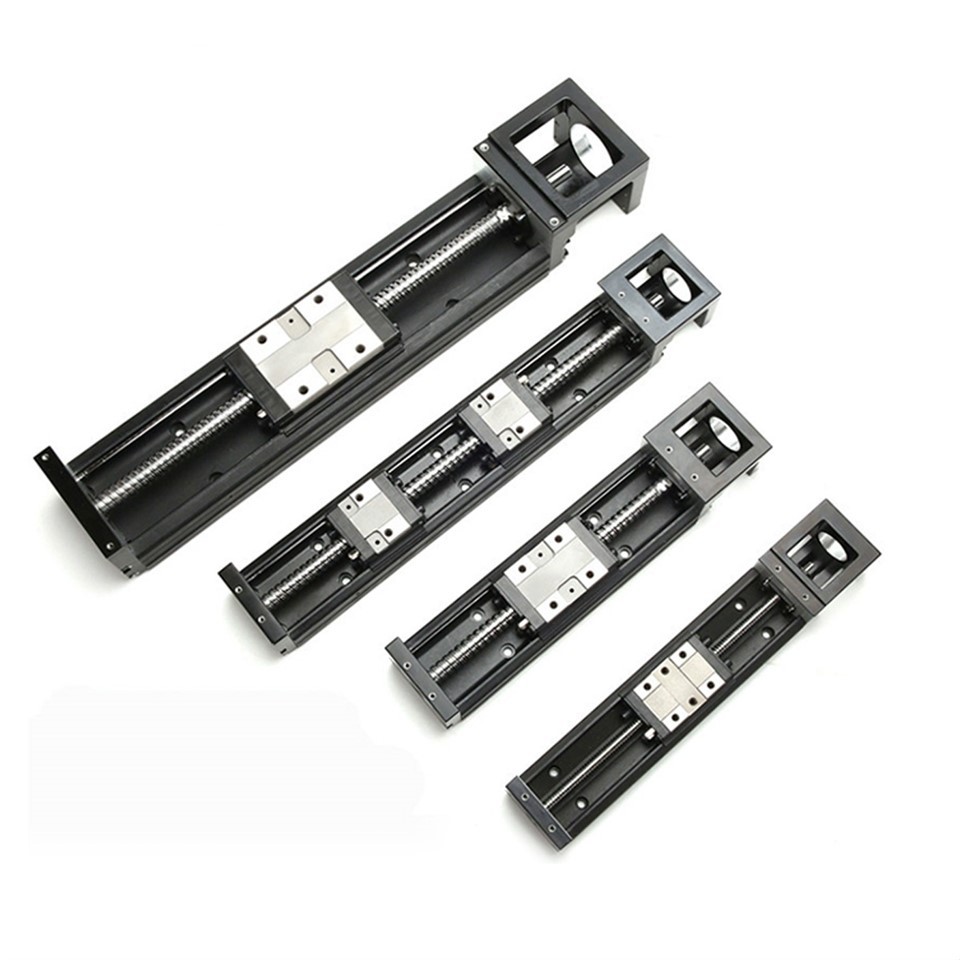

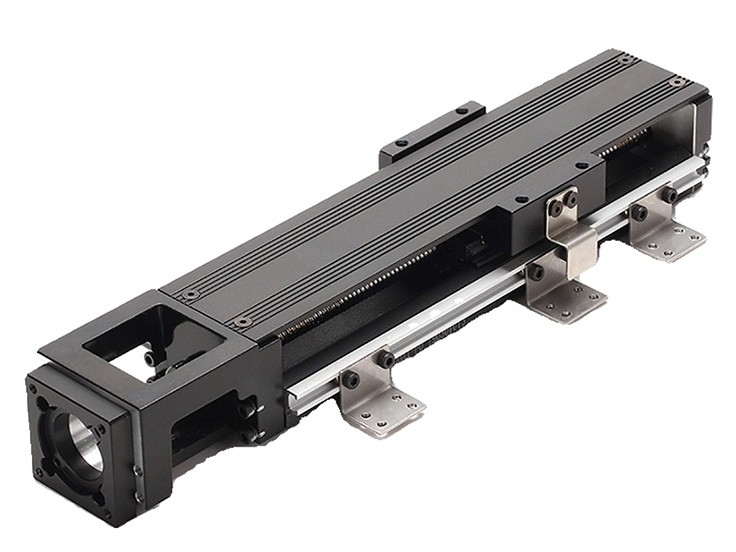

KK線性模塊是一個集成的精密運動單元，結合了滾珠絲杠、線性導軌、伺服電機和防塵結構。{0}}采用模塊化設計理念，可直接作為自動化設備的核心傳動部件，實現高精度定位和直線方向往復運動。通過優化的結構布局，將絲杠傳動的效率與導軌引導的穩定性完美地結合在一起。結合高精度光柵尺（可選）進行閉環控制，定位精度可達到微米級。-廣泛應用于3C制造、半導體封裝、精密檢測、醫療設備等對運動精度和響應速度要求嚴格的領域，可大幅縮短設備研發周期、降低集成難度，是工業自動化升級的核心部件。
產品優勢
通過優化的結構布局，將絲杠傳動的效率與導軌引導的穩定性完美地結合在一起。
精度高、剛性好、運行穩定
采用一體式模具-鑄鋁底座（或鑄鐵底座），通過時效處理消除內應力，絲桿與導軌平行度誤差小于等于0.003mm/m。結合預緊螺母設計，有效消除軸向間隙，定位精度可達±0.005mm，滿足精密加工和檢測的需要。
模塊化設計，易于集成
內置電機、螺桿、導軌和防護結構，無需客戶自行組裝和調試，可通過法蘭或螺栓直接安裝在設備上。支持多-模塊組合（如X-Y-Z三-軸聯動），適應復雜運動軌跡需求，提升設備集成效率60%以上。
-高效傳輸，快速響應
滾珠絲杠傳動效率≥90%，搭配高-扭矩伺服電機，加速時間≤0.1s，可實現快速啟動-停止和高速-連續運行。與皮帶-驅動模塊相比，響應速度提升50%，且無打滑現象，保證運動一致性。
保護全面，使用壽命長
標準版配備風琴-型防塵罩和密封圈，有效阻擋灰塵和油污。 IP65版本采用全封閉結構，可在潮濕、多塵環境下穩定工作。內置-長-作用潤滑系統，將維護周期延長至6-12個月，使用壽命可達200??00小時以上。
產品描述
| 型號系列 | KK40 / KK50 / KK60 / KK80 / KK100 (按模組寬度分類，單位：mm) | 有效行程 | 標準：50mm - 2000mm；可定制：超-長行程超過2000mm |
| 定位精度 | ±0.005mm - ±0.015mm (全-行程定位誤差) | 重復定位精度 | ±0.002mm - ±0.005mm |
| 最大運行速度 | 小于或等于1500mm/s（空載條件下-） | 額定負載 | 5kg - 500kg（取決于模塊型號和水平/垂直安裝方式） |
| 絲杠導程 | 2mm / 4mm / 5mm / 10mm / 20mm (滾珠絲杠或滾珠花鍵傳動可選) | 驅動電機 | 伺服電機（功率：400W - 3000W）；步進電機（可選，適用于低-精度場景） |
| 檢測裝置 | 標配：原點傳感器、限位傳感器；選配：光柵尺（分辨率：0.1μm - 1μm，可實現閉環控制） | 防護等級 | 標準版：IP54（防塵防濺）；升級版：IP65（防塵防水，適合惡劣工況） |
| 工作溫度 | -20 度 - +100 度（超出范圍條件時需要定制高溫-/低溫-配件） | ? | ? |
應用場景
3C制造
手機屏幕貼合機、線路板鉆孔機定位軸、攝像頭模組組裝設備
半導體產業
晶圓檢測平臺、芯片封裝處理模塊、光刻機輔助運動單元
精密檢測設備
光學影像測量儀運動軸、三坐標測量機線性模組、材料疲勞試驗機
醫療設備
微創手術機械臂、血液分析儀樣本輸送模塊、放射治療設備定位單元
選型與安裝
1
選擇要點
根據負載重量、運行速度、定位精度和行程要求選擇型號-輕-負載和高-速度場景首選KK40/50系列； KK80/100系列推薦用于重-負載和高精度-場景；對于潮濕和多塵的環境，需要配備具有耐腐蝕附件的 IP65 防護版本。-
2
安裝注意事項
安裝面應銑削平整度≤0.02mm/m，粗糙度Ra≤1.6μm；采用M8-M16高強度螺栓緊固（具體規格與模塊型號匹配），扭矩必須滿足產品說明書要求（如KK60系列建議M10螺栓扭矩40N·m）；多個模塊聯動時，每個模塊的平行度應保證小于或等于0.01mm/m。
訂單信息
可定制產品
KK直線模組可提供有效行程、絲杠導程、電機類型（伺服/步進）、防護等級、檢測裝置等定制，并支持非標準結構設計。?
免費提供選型方案和運動仿真服務，根據客戶工況要求匹配模塊型號和配件
產品出貨
樣品交貨周期為5-8個工作日，批量訂單交貨周期為12-20個工作日。支持EXW、FOB、CIF、操作手冊、質檢報告等國際貿易術語。
