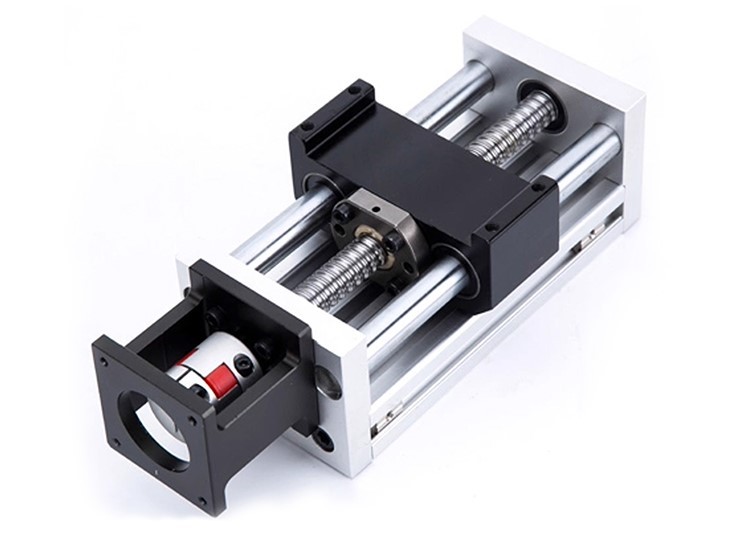

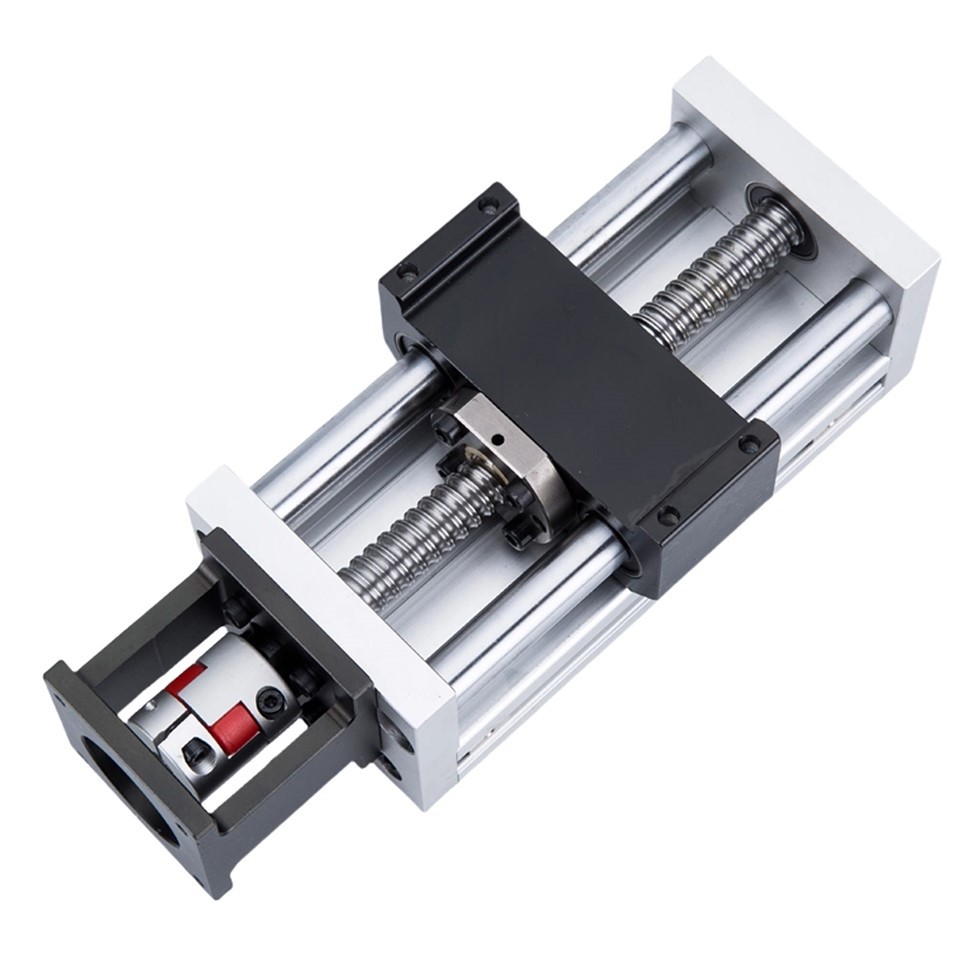

雙-軸滾珠絲杠滑臺是集X-軸和Y-軸（或X-軸和Z-軸）為一體的一體化精密運動平臺。以滾珠絲杠為核心傳動部件，通過雙-軸協調控制，實現2D或3D空間的高精度直線運動。采用一體化剛性框架設計，搭配伺服電機驅動和精密光柵尺定位，可完成復雜軌跡的精確定位，定位精度達到微米-級。融合單-軸滑臺的高精度特性和雙-軸聯動的靈活性，可有效降低設備集成空間和裝配難度。廣泛應用于自動化裝配、精密測試、3C產品加工、半導體制造等對多-維運動精度要求嚴格的領域，是提高設備自動化水平和加工精度的核心部件。
產品優勢
我們提供各種傳動組件
雙-軸聯動，精度極佳
采用高-精度滾珠絲杠和預緊螺母設計，搭配光柵尺閉-環控制，雙-軸聯動定位精度可達±0.005mm，重復定位誤差小于等于0.003mm，滿足精密加工和檢測的嚴格要求。
框架剛性高-，承載穩定-
整體框架采用高-鋁合金（6061-T6）或鑄鐵一體加工而成，并通過時效處理消除內應力。 X/Y軸正交誤差小于等于0.01mm/m，最大額定負載可達500kg，運行時無明顯變形或振動。
-高效傳輸，快速響應
滾珠絲杠傳動效率≥90%，搭配高-扭矩伺服電機，加速時間≤0.1s，可實現快速啟動-停止和高速-運行。與皮帶-驅動滑臺相比，響應速度提高60%以上。
靈活適配，全面防護
支持X-Y、X-Z等多-軸配置，有效行程、負載、導程均可定制；可選配IP65防護套件（防塵罩、密封圈），適應灰塵、油污等惡劣工業環境，延長設備使用壽命。
產品描述

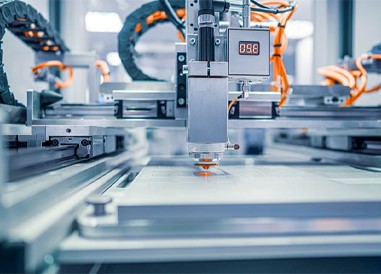

3C制造
手機外殼精密銑削、電路板元件焊接定位、屏幕貼合設備

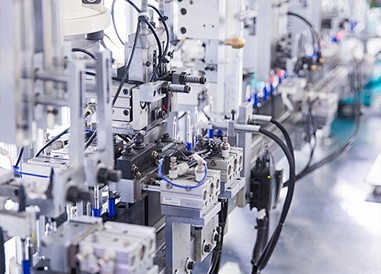

半導體行業
晶圓檢測定位平臺、芯片封裝搬運機構、光刻機輔助運動滑臺

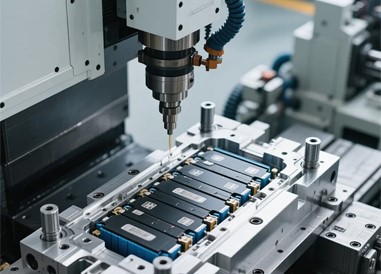

精密檢測
光學影像測量儀運動平臺、三坐標測量機雙-軸驅動系統、材料表面檢測設備

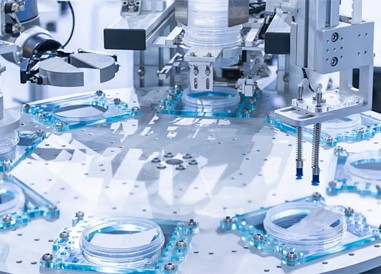

自動化裝配
電子元件自動插-拔-機構、鋰電池極耳焊接定位滑臺、醫療器械元件組裝設備
安裝調試
1
安裝注意事項
安裝注意事項：安裝面需銑削加工，平整度≤0.02mm/m，粗糙度Ra≤1.6μm；使用膨脹螺栓或定位銷固定，緊固扭矩應與電機功率相匹配（1kW電機對應M12螺栓扭矩45N·m）；安裝完畢后，檢查雙-軸正交度和水平度。
2
調試要點
首次操作前，人工檢查滑臺運動靈活性，清除導軌及絲桿表面雜質；通過伺服驅動器進行參數校準，保證雙-軸同步誤差小于等于0.01mm；調試完成后注入專用潤滑脂，空載運行30分鐘，確認無異常。-
訂單信息
可定制產品
雙軸滾珠絲杠滑臺提供軸配置、有效行程、負載能力、防護等級和檢測裝置類型的定制選項，并支持非標準結構設計。{0}}
產品出貨
樣品交貨周期為7-10個工作日，大貨訂單交貨周期為15-25個工作日。支持EXW、FOB、CIF等國際貿易術語，并提供操作手冊和質檢報告。
